实验室装置

从可行性测试到小规模生产

使用实验室设备，仅需要少量的产品就可以进行可行性蒸馏工艺测试。我们实验室装置的配置与设计基于我们多年来在自己测试中心积累的经验。实验室规模系统的核心部件采用硼硅玻璃，这样有助于在蒸馏期间观察产品特性，如起泡，结垢以及产品在加热面上的分布情况。

为什么使用实验室装置？

新产品蒸馏可行性测试



样品级到数公斤级生产



测定产品可以实现的品质和收率



所需原料约1-3kg



测定工艺参数



蒸发器材质：硼硅玻璃



"High evaporation rates within a single process path are possible"

性能和设计特点

  • 处理能力：20 g/h 至 6 kg/h
  • 操作压力:
    • 薄膜蒸发器最低可达到0.1mbara
    • 短程蒸发器最低可达到0.001mbara
  • 加热温度：最高可达350°C
  • 蒸发器面积：0.01 m² - 0,40 m²
  • 制造材质：硼硅玻璃，不锈钢

标准配置和选配

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7

1. 进料

  • 齿轮泵
  • 隔膜泵
  • 进料器

2. 蒸发器

  • 短程蒸发器
  • 卧式薄膜蒸发器
  • 薄膜蒸发器+精馏柱

3. 真空系统

  • 旋片真空泵
  • 油扩散泵
  • 隔膜真空泵



4. 齿轮泵

  • 玻璃瓶
  • Glass flasks
  • 三分器
  • 中间缓冲罐

5. 电气设备

  • 手动操作（标配）
  • PLC控制和工艺可视化系统

6. 框架

  • 可移动框架
  • 台面安装（如通风橱）

7. 配置

  • 单级
  • 多级
  • 薄膜蒸发器带精馏柱
  • 定制系统

实验室设备标准尺寸

Standard sizes of laboratory units
更大蒸发器可定制

[Translate to Englisch:]

"High evaporation rates within a single process path are possible"

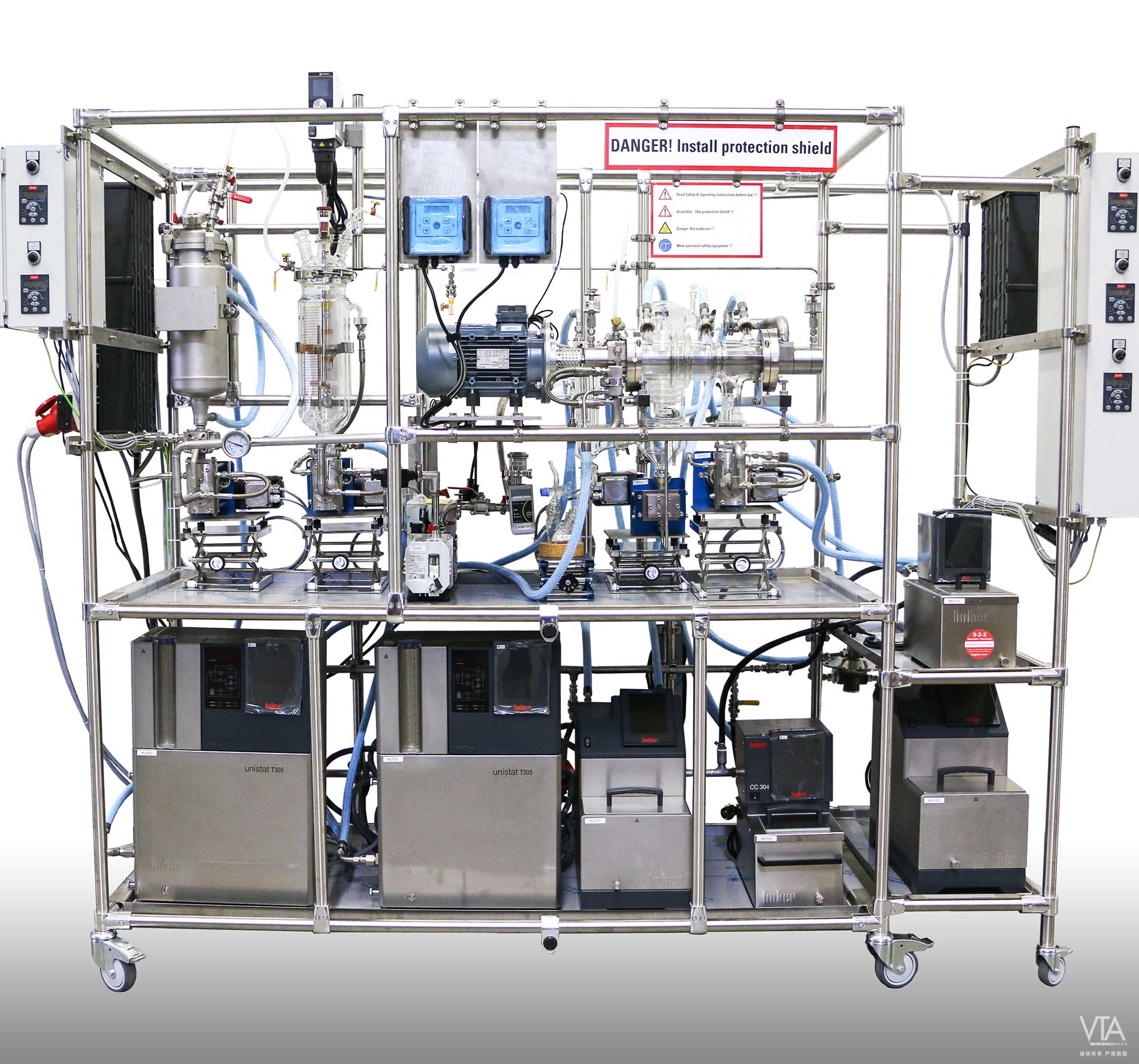

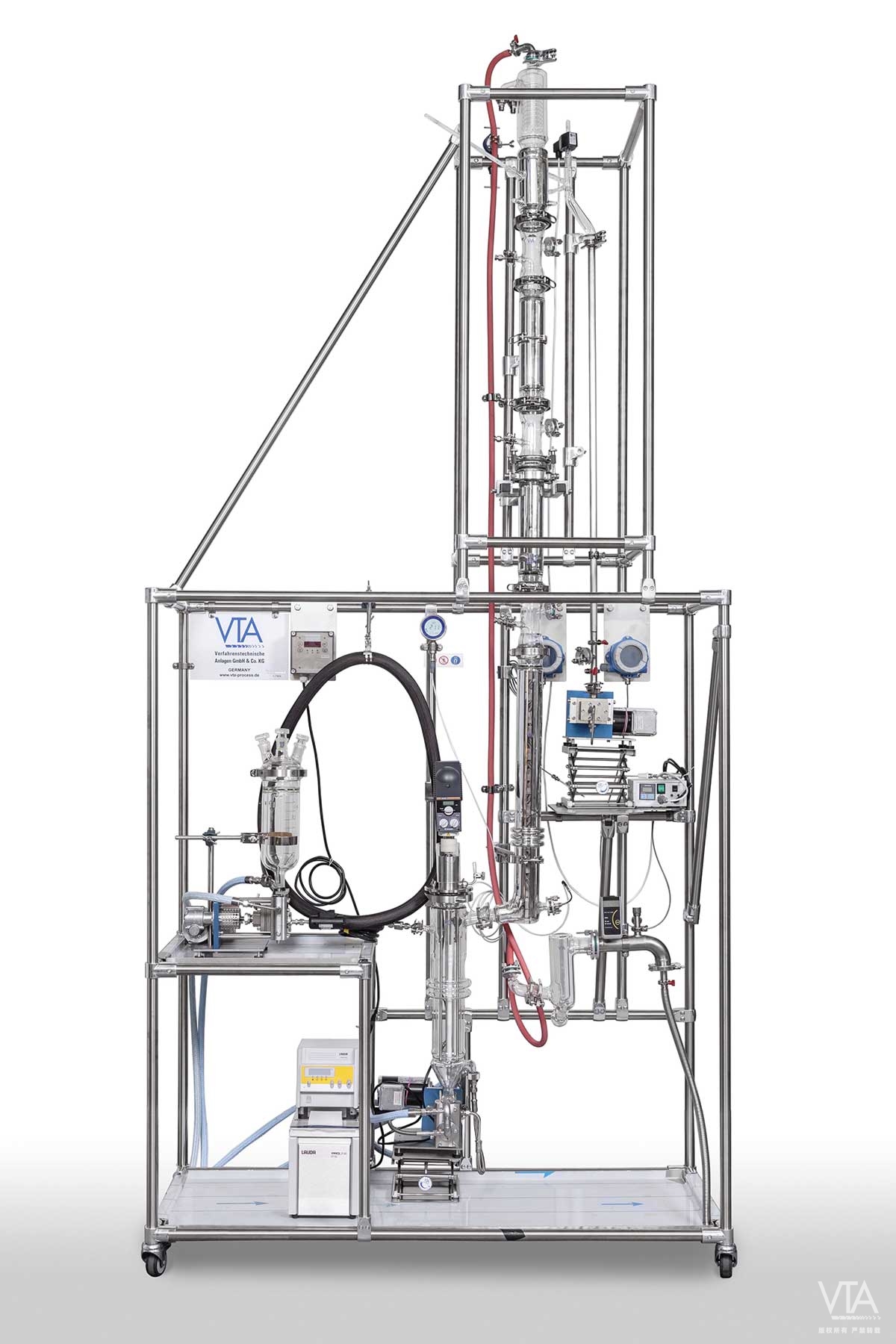

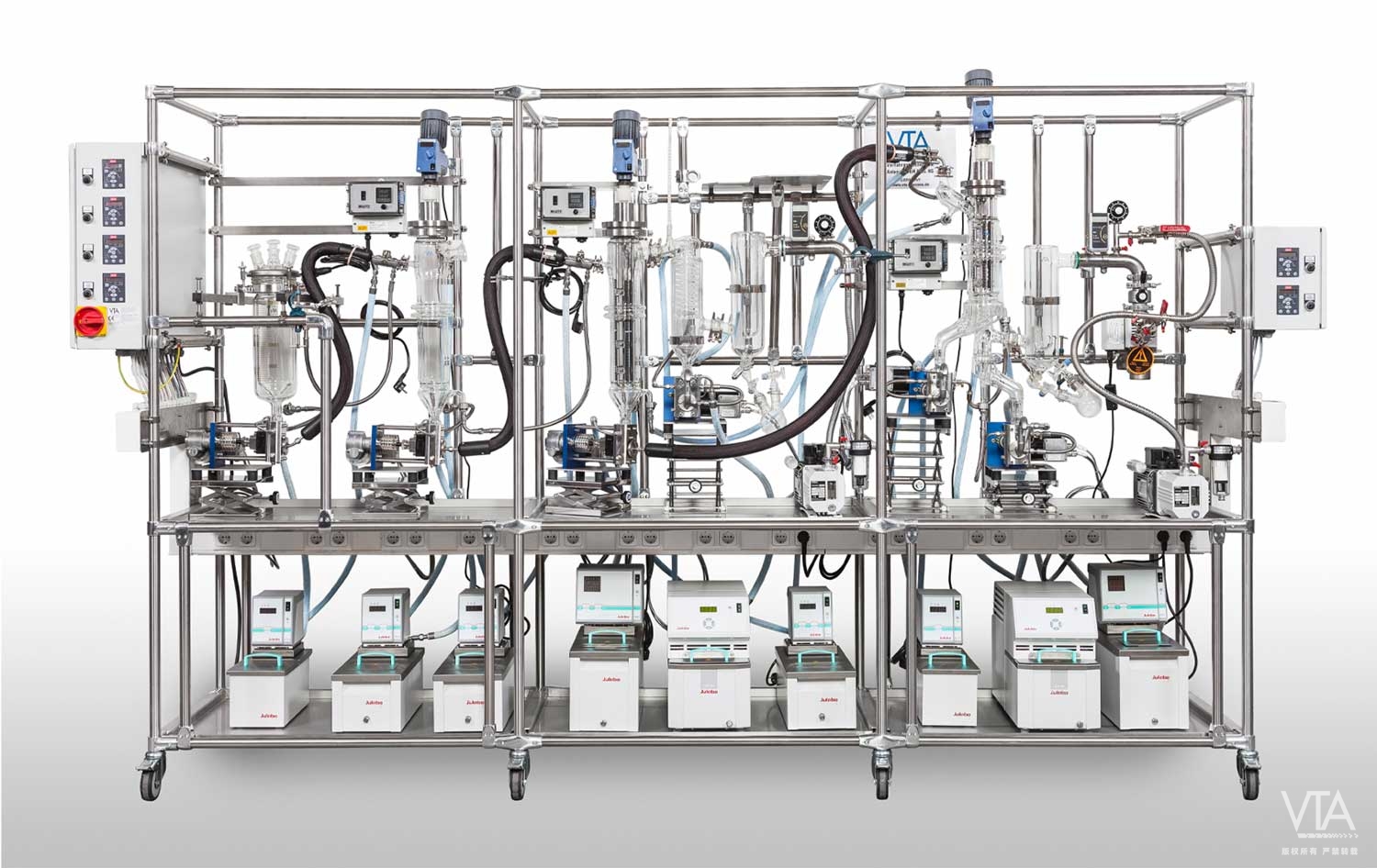

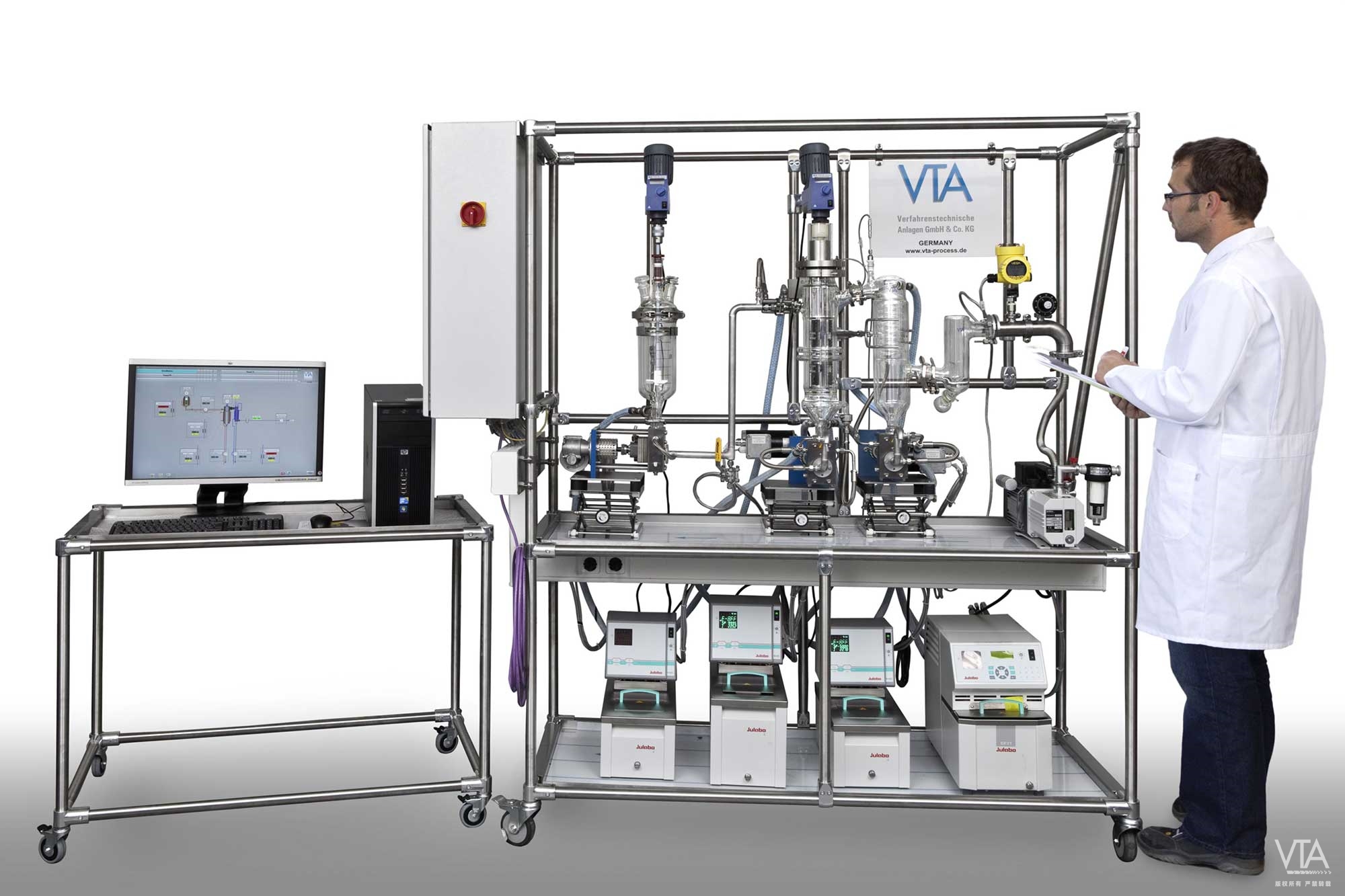

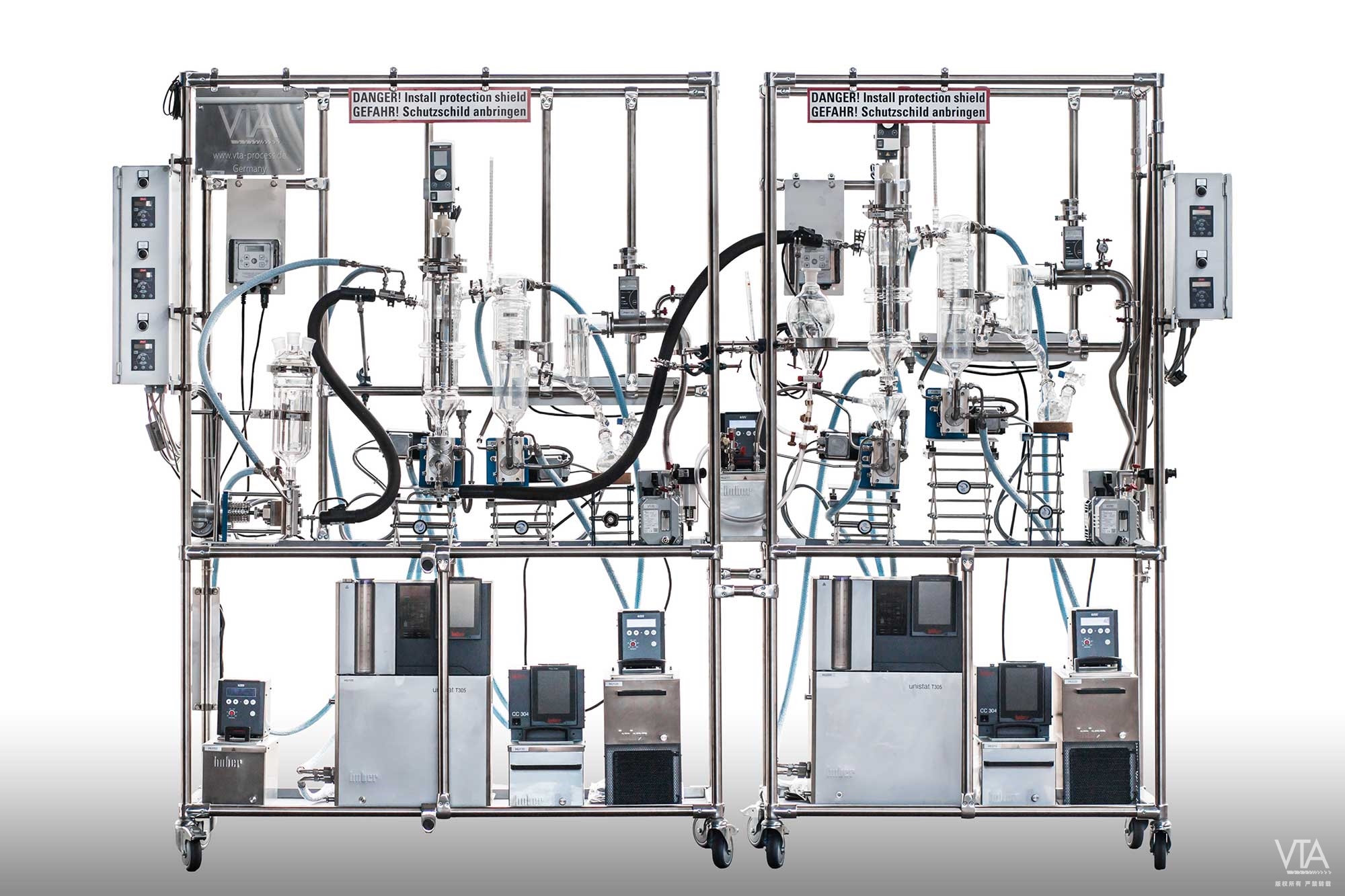

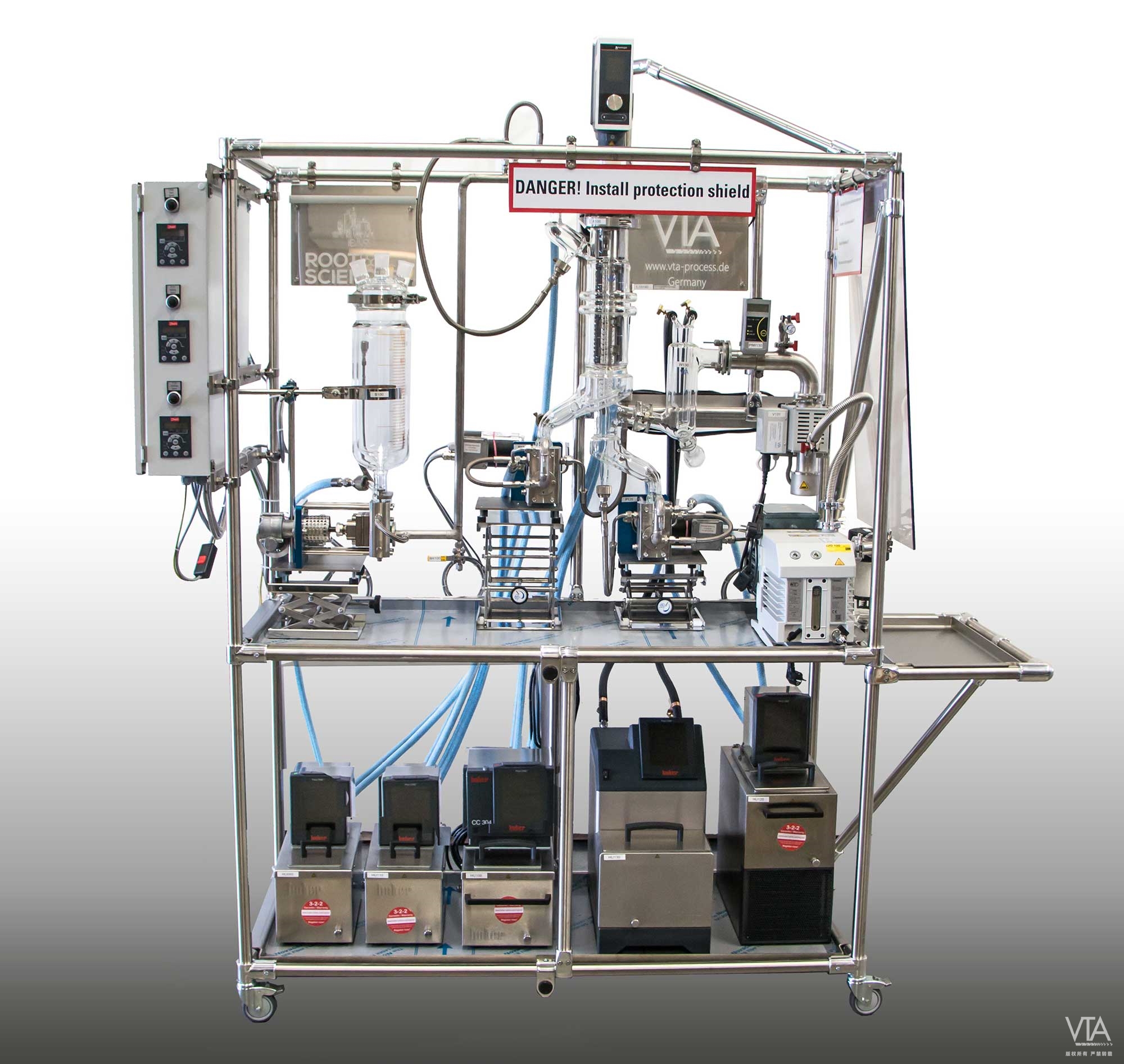

装置示例

定制化系统

蒸馏系统设计基于客户的要求和产品的特性。定制化系统下述选项可供考虑：

  • 蒸发器形式：薄膜蒸发器，短程蒸发器，卧式薄膜蒸发器
  • 不同刮膜系统
  • 精馏系统
  • 连续性进料和出料可供选择
  • 伴热和调温单元
  • 材质选择（产品接触部分）
  • PLC和可视化界面可供选择
  • 多级联用蒸馏系统
