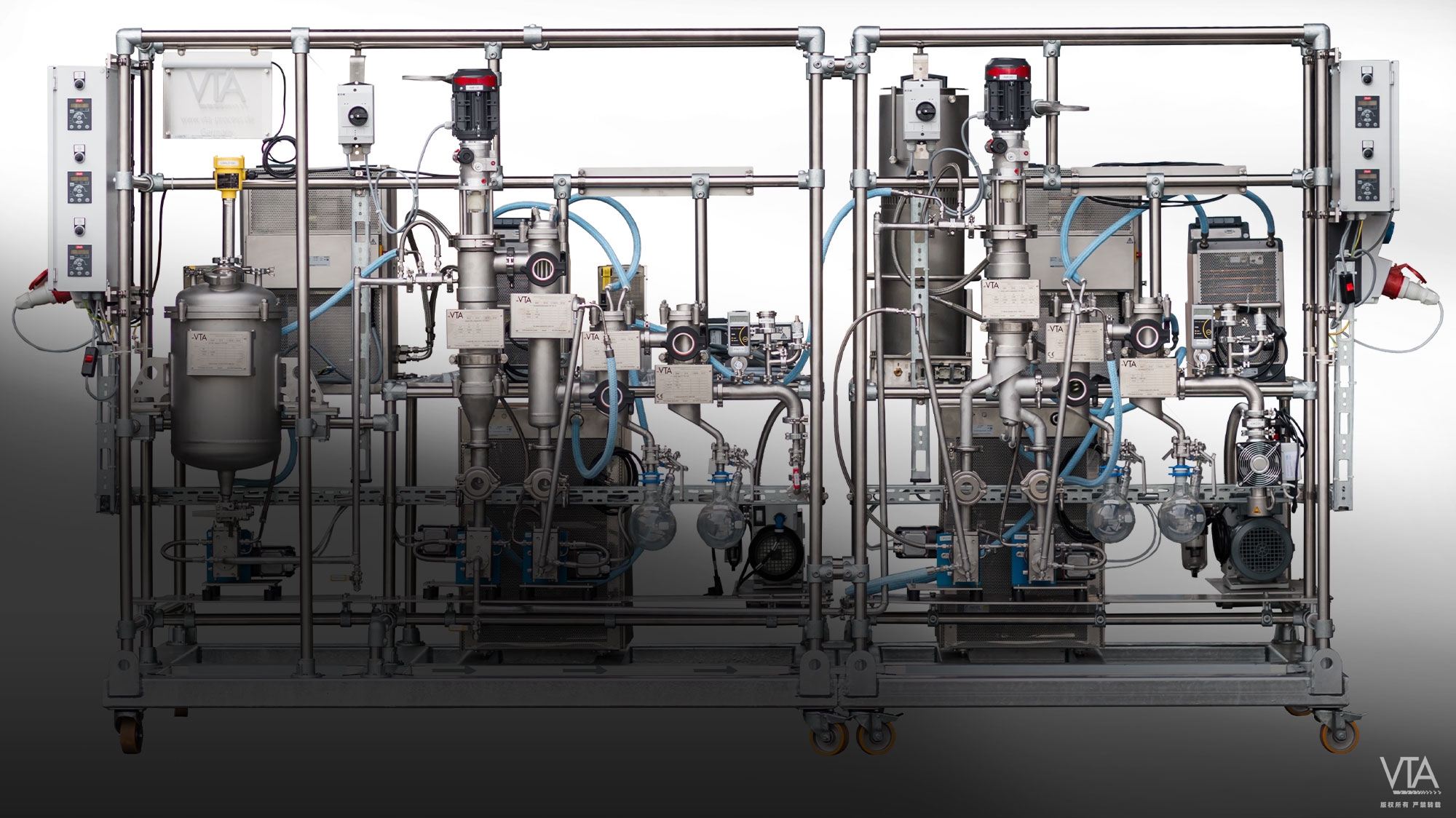

中试装置

工艺研发和生产

中试装置是介于实验室和工业化生产规模的蒸馏装置,中试规模蒸馏装置主要用于得到规模化生产的数据和工艺研发。当然我们的中试装置同样可以用来进行小规模的生产。在我们自己中试装置上处理各种各样产品测试积累的经验,将有助于进一步在设计和连续化操作中改进系统的质量和性能。

为什么使用中试装置?

真实工艺条件下验证实验室测试的结果



为将来工业化规模蒸馏系统提供设计参数



工业设备放大和工业化装置集成



在蒸馏期间监控产品特性(颜色,起泡,结垢等)



生产样品,可达数吨规模



需要原料约
20 - 400 kg



蒸发器材质:不锈钢



"High evaporation rates within a single process path are possible"

性能特点

  • 处理能力:3 kg/h 至 100 kg/h
  • 蒸发面积:0.06 m² - 0.5 m²
  • 加热温度:最高350 °C (热油加热),感应加热可达更高温度可定制
  • 操作压力:
    • 薄膜蒸发器最低可达到0.1mbara
    • 短程蒸发器最低可达到0.0001mbara
  • 制造材质:不锈钢和特种材料
  • 在管道和储罐里物流停留时间很短

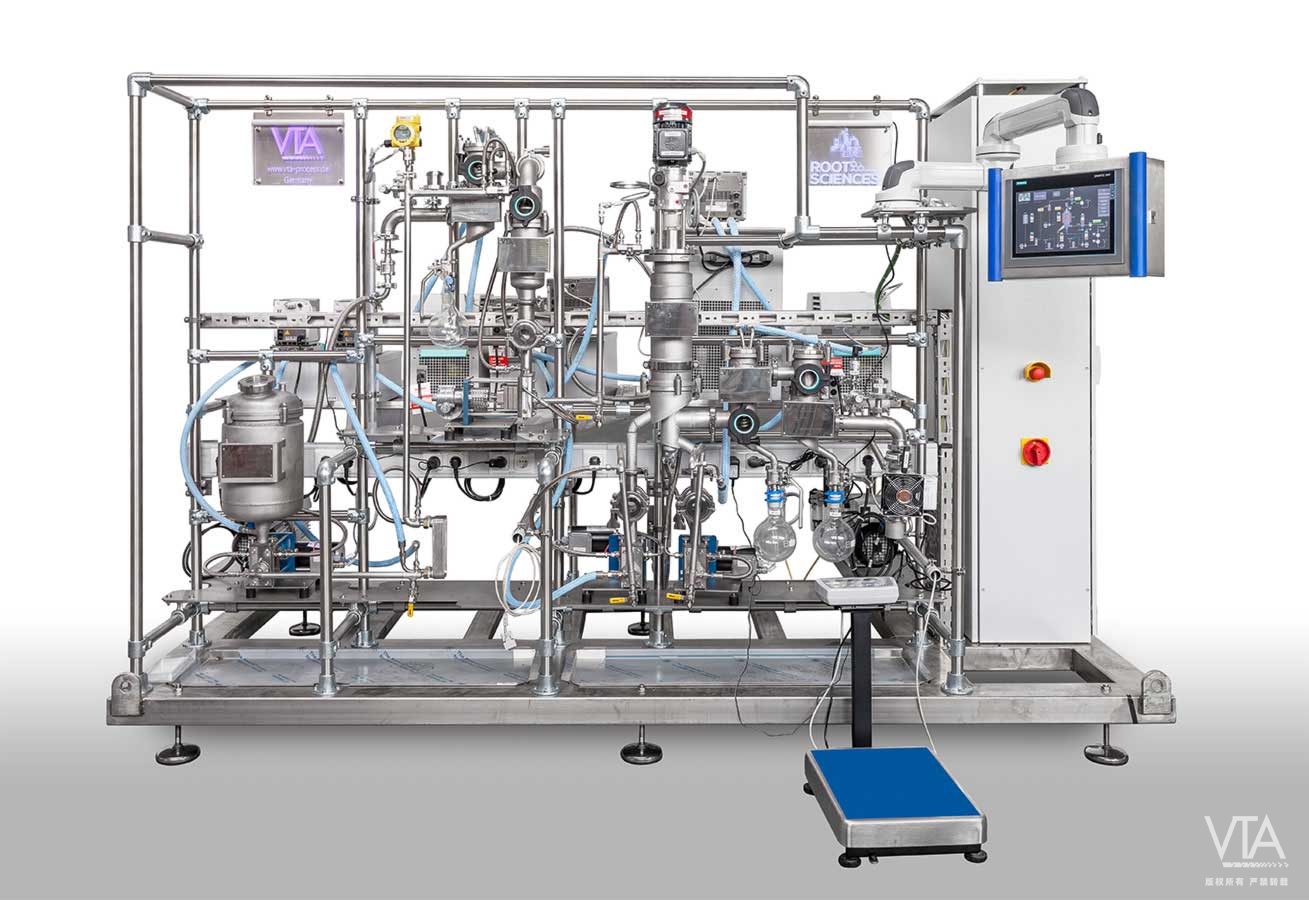

标准配置

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

1. 进料罐

2. 脱气段

3. 短程蒸发器



4. 冷阱

5. 真空系统

6. 出料系统

7. 加热和冷却系统

8. 控制系统

中试设备标准尺寸

Standard sizes of VTA pilot units
更大蒸发器可定制

"High evaporation rates within a single process path are possible"

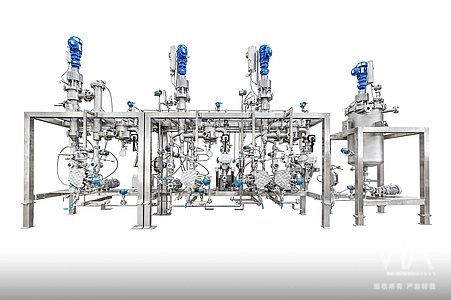

设备实例

定制化系统

蒸馏系统设计基于客户的要求和产品的特性。
定制化系统下述选项可供考虑:



  • 蒸发器形式:薄膜,短程,卧式薄膜
  • 不同的刮膜系统
  • 精馏系统
  • 连续进料和出料可供选择
  • 伴热和调温单元
  • 材质选择(产品接触部分)
  • PLC和可视化操作系统可供选择
  • 多级组合蒸馏系统
